緊湊的防沖擊和防碰撞保護：TR-HD 系列產品可以承受與基礎型號 TR 一樣的徑向載荷，但因其結構形式更大，可以吸收更高的能量，同時減震行程較低。這兩種不同硬度的特殊聚酯材料，可以獲得不同的緩沖減震特性曲線。微橢圓（雙凹）結構形式可以確保更柔和的作用力輸入。
這一家族產品可以在較低結構高度下吸收大量能量：在 12 mm 至 44 mm 的行程下可以無級覆蓋 230 Nm 至 5,208 Nm 的能量吸收范圍。借助隨貨提供的螺栓，可以在水平及垂直方向簡便而快速地安裝該緩沖器。
TR47-12HD
徑向減震，重載版本

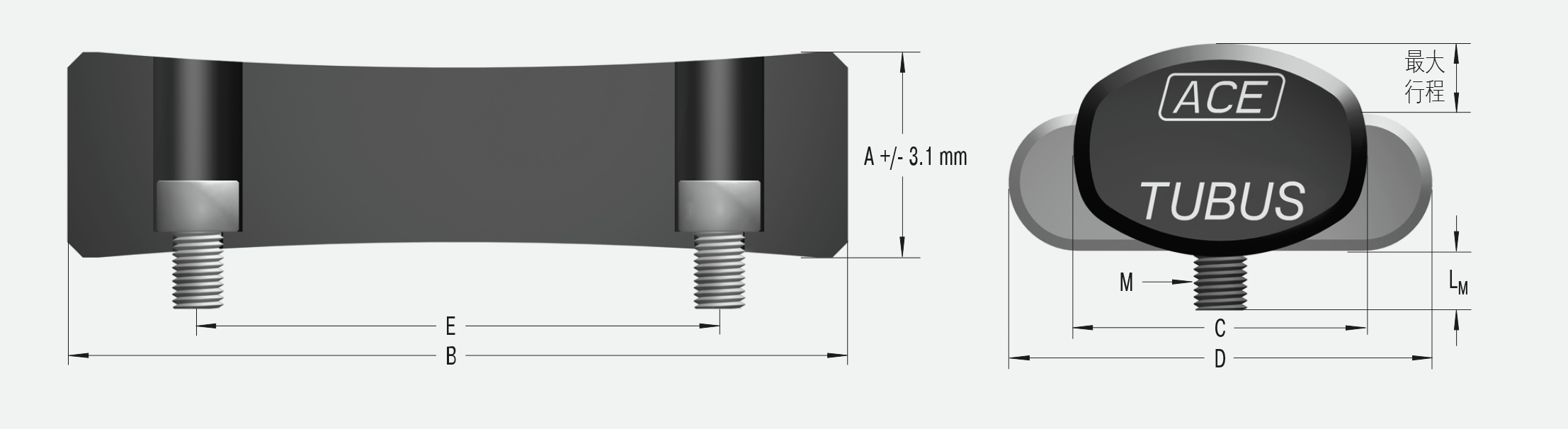

尺寸
| 大行程 | 12 mm |
| A | 31 mm |
| B | 150 mm |
| C | 47 mm |
| D | 58 mm |
| E | 102 mm |
| M | M10 mm |
| LM | 19 mm |
能耗 857 Nm/?? 緊急停止能耗 1,200 Nm/?? 靜態 F 大值 149,600 N 能量消除 43 % 至 72 % 動態動力吸收 78,800 N 至 812,900 N 允許的溫度范圍 -40 °C 至 +90 °C 結構尺寸 42 mm 至 117 mm 安裝位置 任意 材料硬度 肖氏硬度 40D，肖氏硬度 55D Shore 材料 結構體: 共聚酯彈性體 環境 可以耐抗細菌、海水、化學物質，有非常好的紫外線和臭氧防護效果。不吸水，不膨脹。 瞬間沖擊速度 5 m/s 大擰緊力矩 M10：7 Nm | 提示 適用于緊急停止應用和連續使用。對于那些需要預加載和溫度升高的應用，請咨詢ACE。 安全信息 安裝螺釘應另外用樂泰膠水固定。 詢問需求 特殊行程，特征，彈簧率，尺寸和材料。 |
商務數據
重量
0.224 kg
關稅編號
39269097
原產國
US
