活塞管技術SC75M6小型緩沖器
活塞管技術SC75M6小型緩沖器

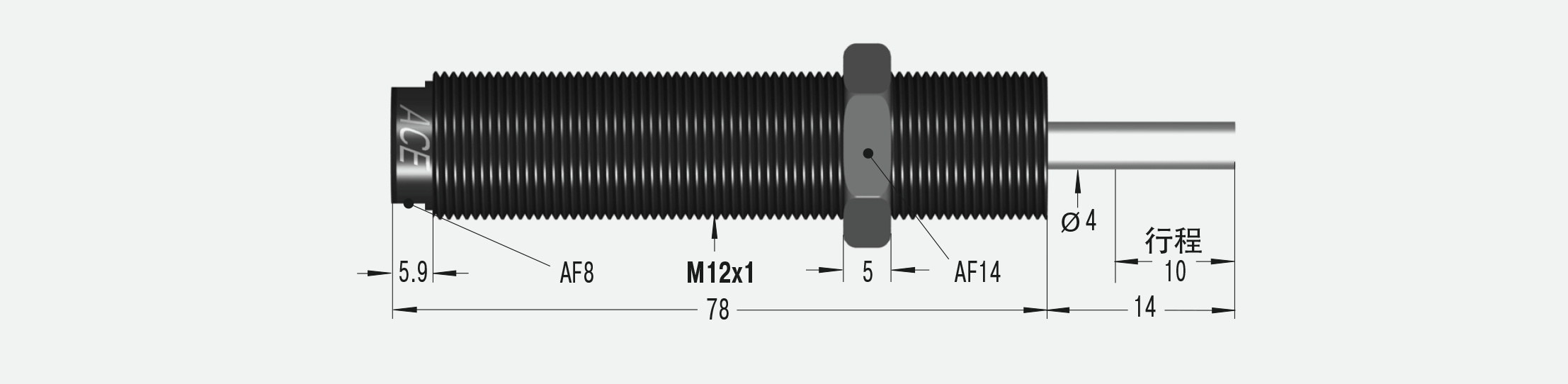

_M_GT_TECHdraw-F_RGB-L_CN.jpg)
| 行程 | 10 mm |
| M | M12x1 mm |
在減震時柔和沖擊，在吸收能量時能力巨大：SC²25 至 SC²190家族產品也是“軟性接觸”系列，其螺紋尺寸為 M10 至 M14，有效重量涵蓋 1 kg 至 1,550 kg 的范圍。該型號的特點是能量吸收量巨大，它是ACE將活塞管技術與滾動隔膜密封技術完美結合的*。這樣該類型的緩沖器，也可以作為終端減震裝置直接安裝在 5 至 7 bar 的氣缸中，或應用于在旋轉點需要減速的場合。
該類型的緩沖器具有免維護、裝有集成限位擋塊、安裝即可使用的特點。加裝偏心轉接器配件可以允許有高 25°的碰撞角。
得益于其堅固的結構和長壽命，這類小型緩沖器有著廣泛應用。它們是搬放系統、氣缸旋轉模塊和自動化應用的。
技術資料與備注
能耗 16 Nm/?? 能耗 30,000 Nm/h 低有效重量值 7 kg 高有效重量值 78 kg 硬度 -6 小復位力 6.0 N 大復位力 19 N 復位時間 0.3 s 大軸偏差 2 ° 瞬間沖擊速度 0.1 m/s 至 5.7 m/s。根據要求可以有不同的速度。 允許的溫度范圍 0 °C 至 66 °C 安裝位置 任意 前端安全定位停止設計 集成 材料 外殼, 附件: 涂層耐腐蝕鋼; 活塞桿: 淬火不銹鋼; 真空助力膜: SC²190：乙烯丙烯; 拉伸膜: SC²25 和 SC²75：丁腈 減震介質 溫度穩定的液壓油 | 提示 如果需要的末端停止，請考慮使用AH限位套筒。 詢問需求 提高防腐蝕。特殊表面處理。 |
